00. MQTT

in Study / ETC on Blog

MQTT

  • MQTT란?

    M2M, IOT를 위한 프로토콜로, 최소한의 전력량과, 패킷량으로 통신하는 것

  • M2M이란?

    Machine to Machine으로 기계 간 통신하는 것을 의미

    • IOT와 M2M의 차이

      IOT는 사물, 기기들이 Network에 연결되어 정보가 공유, 수집된다면, M2M은 이러한 Internet 없이 오직 기기끼리만 통신을 하는 것

      Ex:) 인체 감지 센서를 통한 자동 조명 제어 시스템

  • MQTT 통신 구조

    기존의 Server와 Client간 통신하던 구조와 달리, 중계자(Broker)를 거쳐서, 수신자와, 발행자로 나뉘어, Topic으로 들어온 Message를 수신하고, 발행하는 역할로 나뉨

    • Server, Client

      flowchart LR; id1((Server)) --> id2; id2((Client)) --> id1;

    • MQTT

      flowchart LR; id1((Subscriber)); id2((Broker)) --> id1; id3((Publisher)) --> id2;

  • 기초 예제

    1. MQTT 설치 폴더에서 CMD 실행
    2. MQTT Broker 실행
    3. MQTT Subscriber 실행

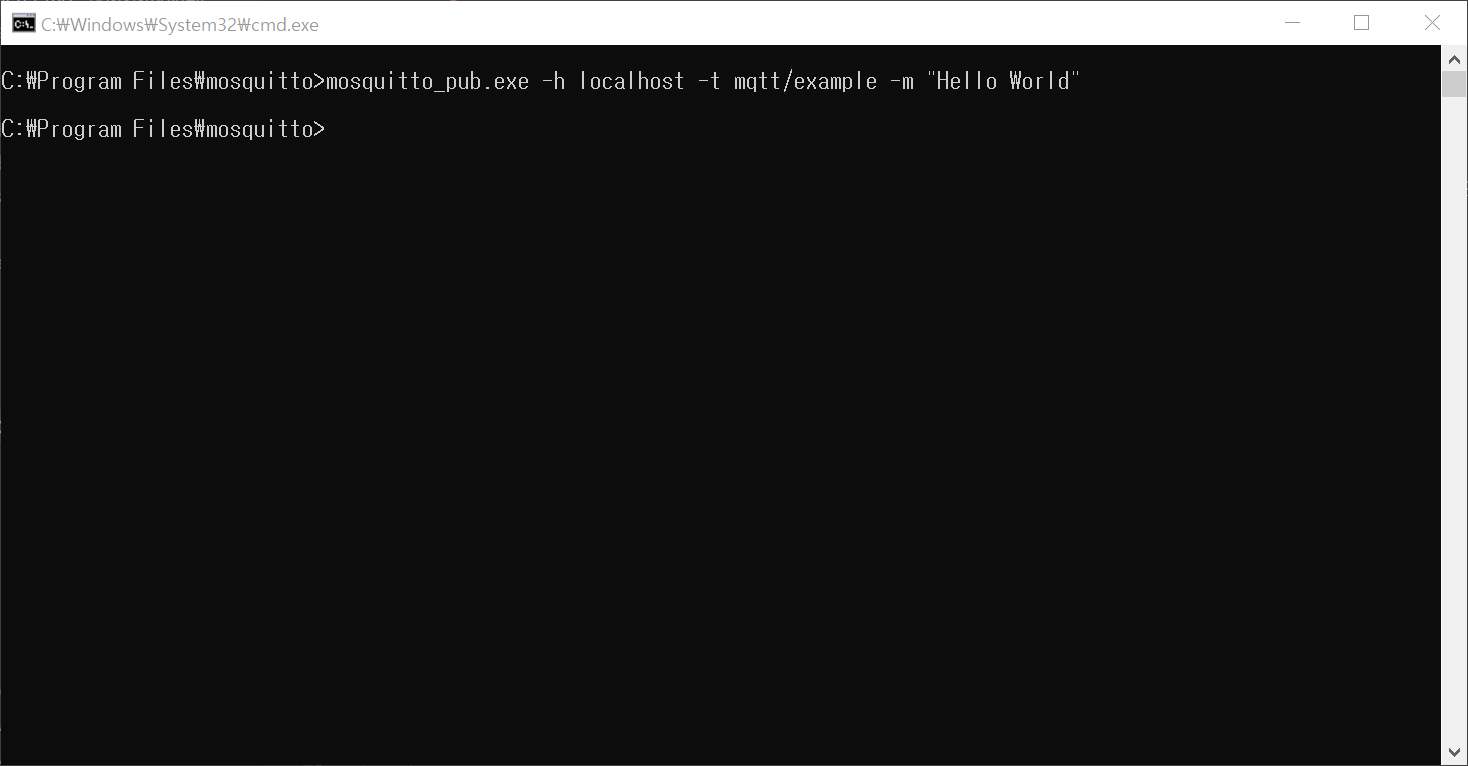

    4. MQTT Publisher가 메세지 발행
    • 수신 결과

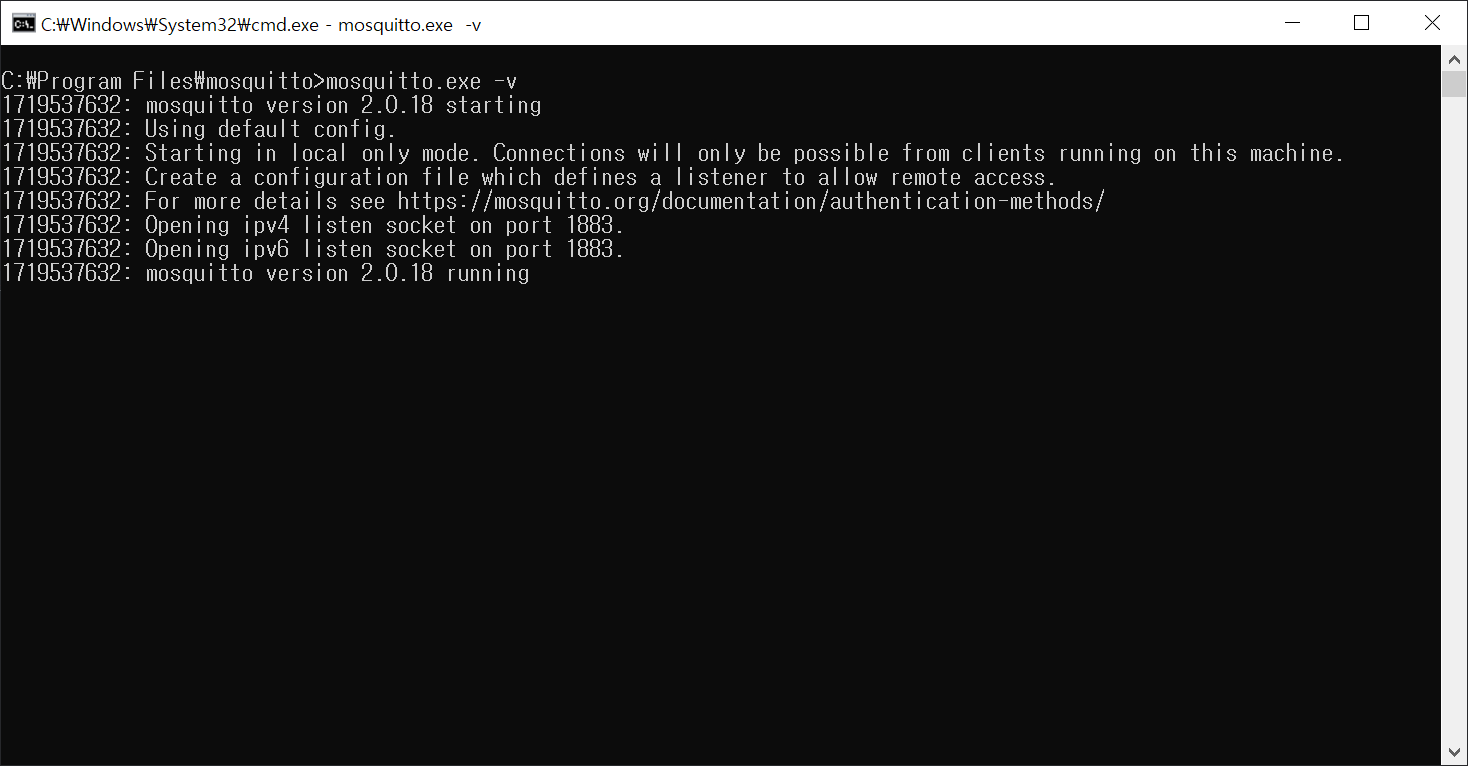

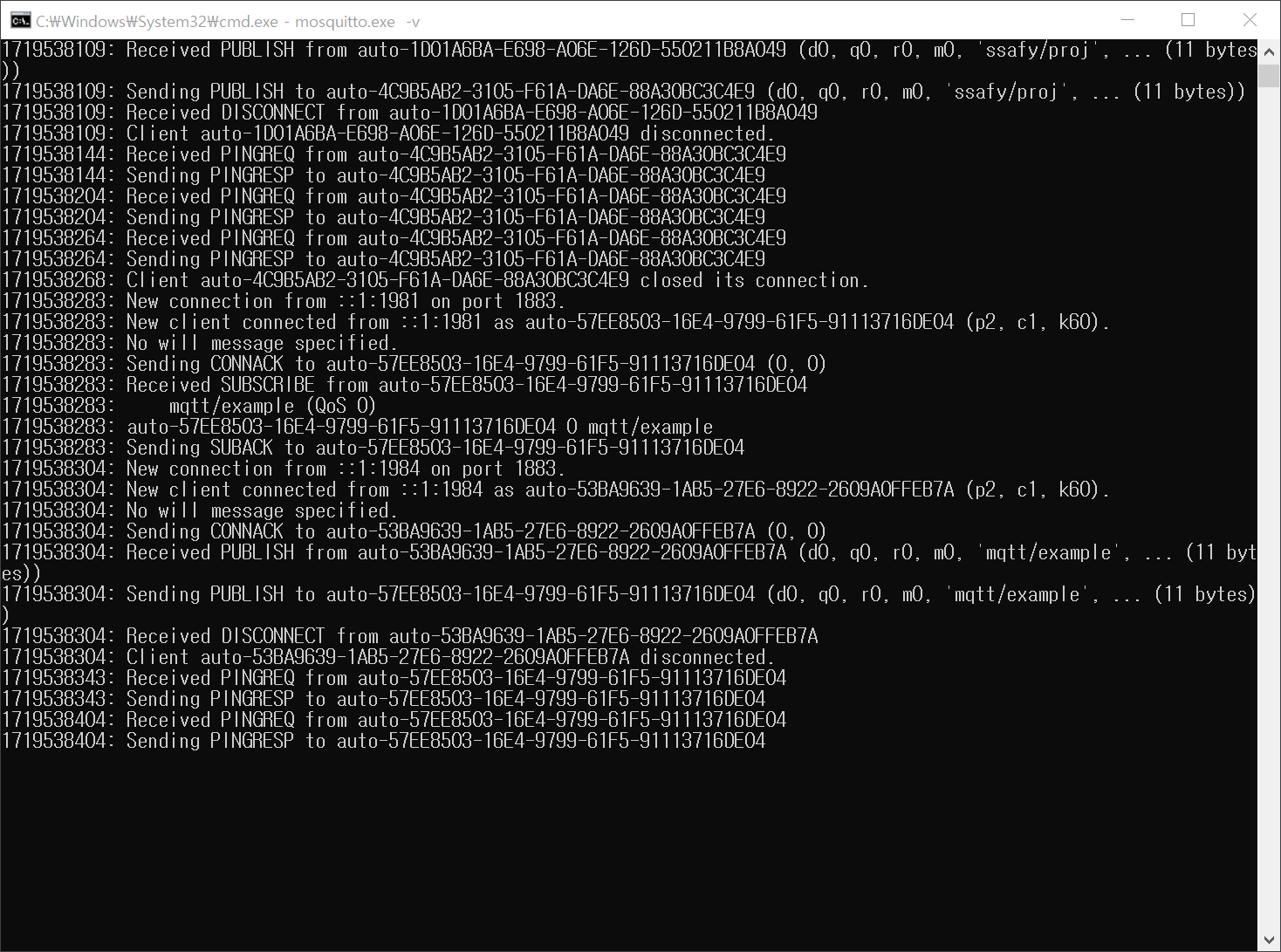

      • Broker 화면

        Broker 화면

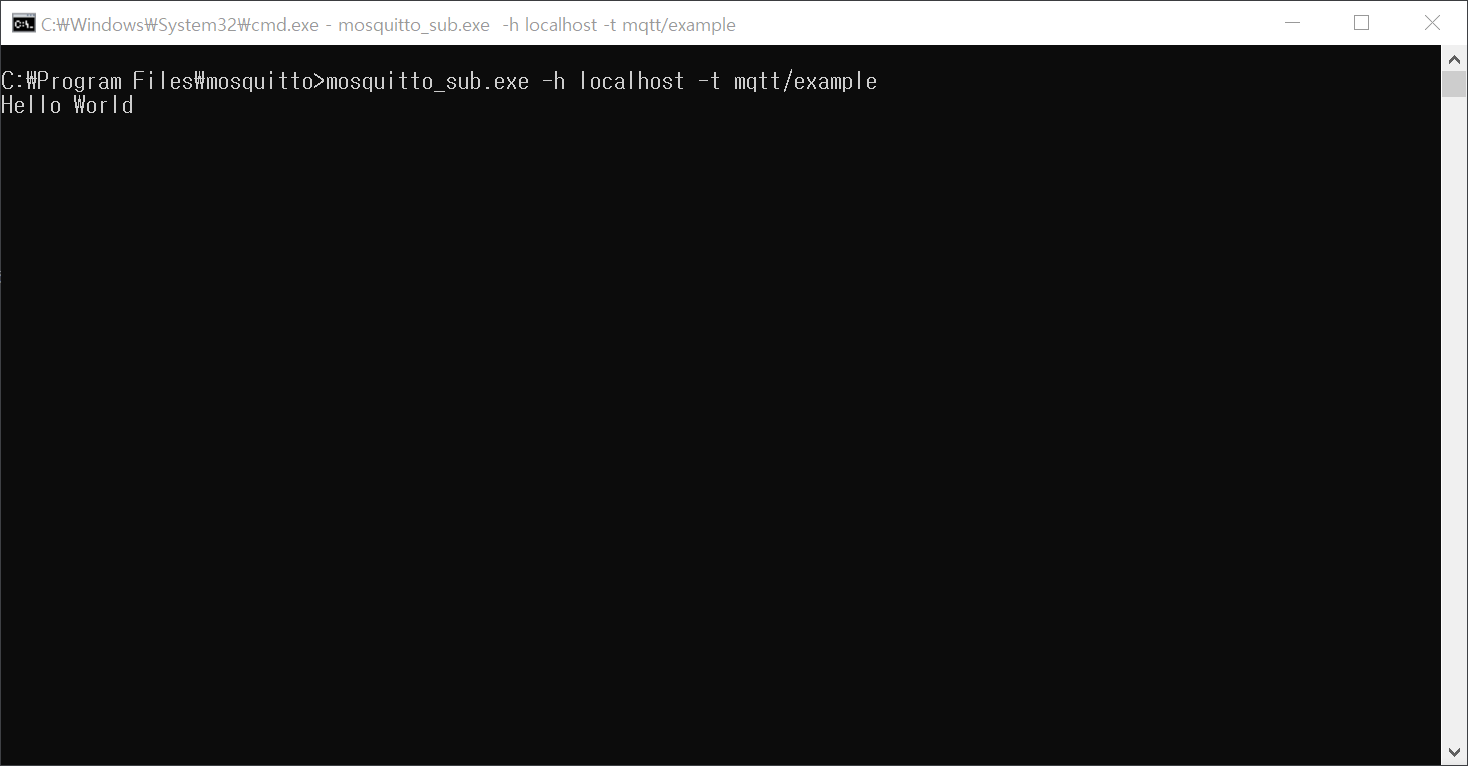

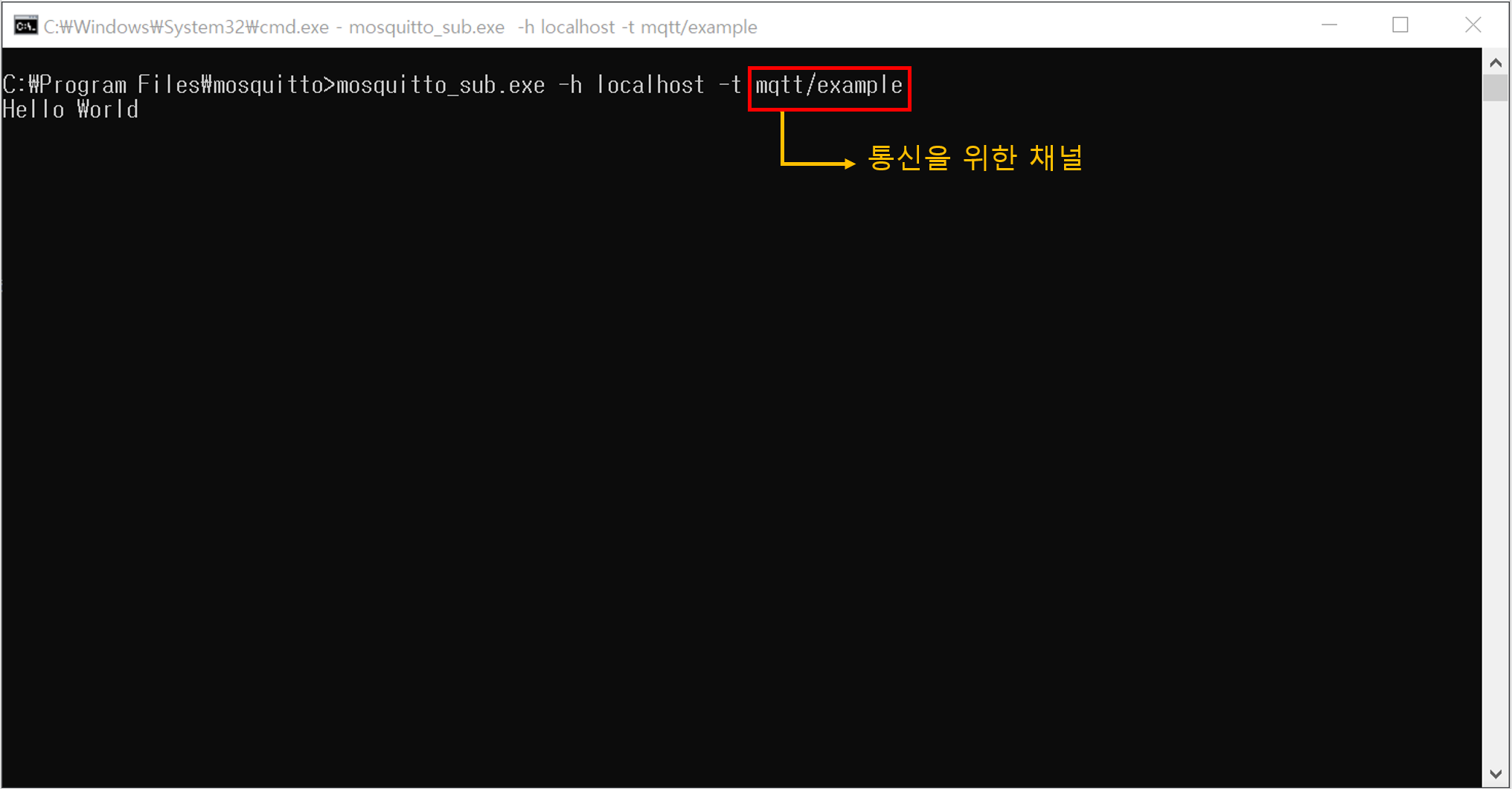

      • Subscriber 화면

        Subscriber 화면

  • 기기 간 통신 예제

    • 상황

      • 밝기 센서와 스위치가 서로 통신을 하는 상황이라고 가정
      • 밝기가 20이하면 전등 ON, 초과일 경우 전등 OFF 로직 구현

    • 방법

      1. Broker 실행
      2. 통신 위한 Code 작성

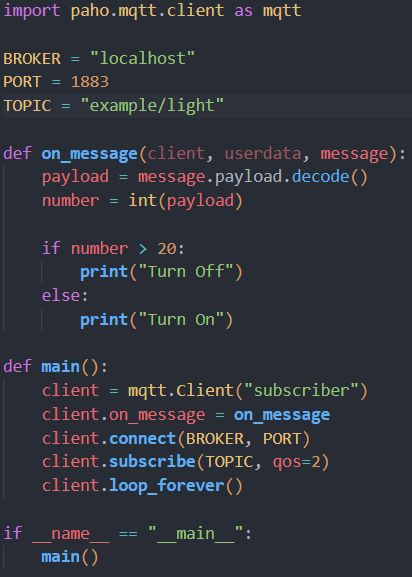

        • Subscriber(Switch)

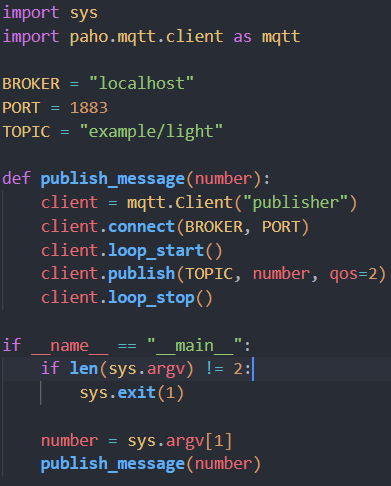

        • Publisher(Light)

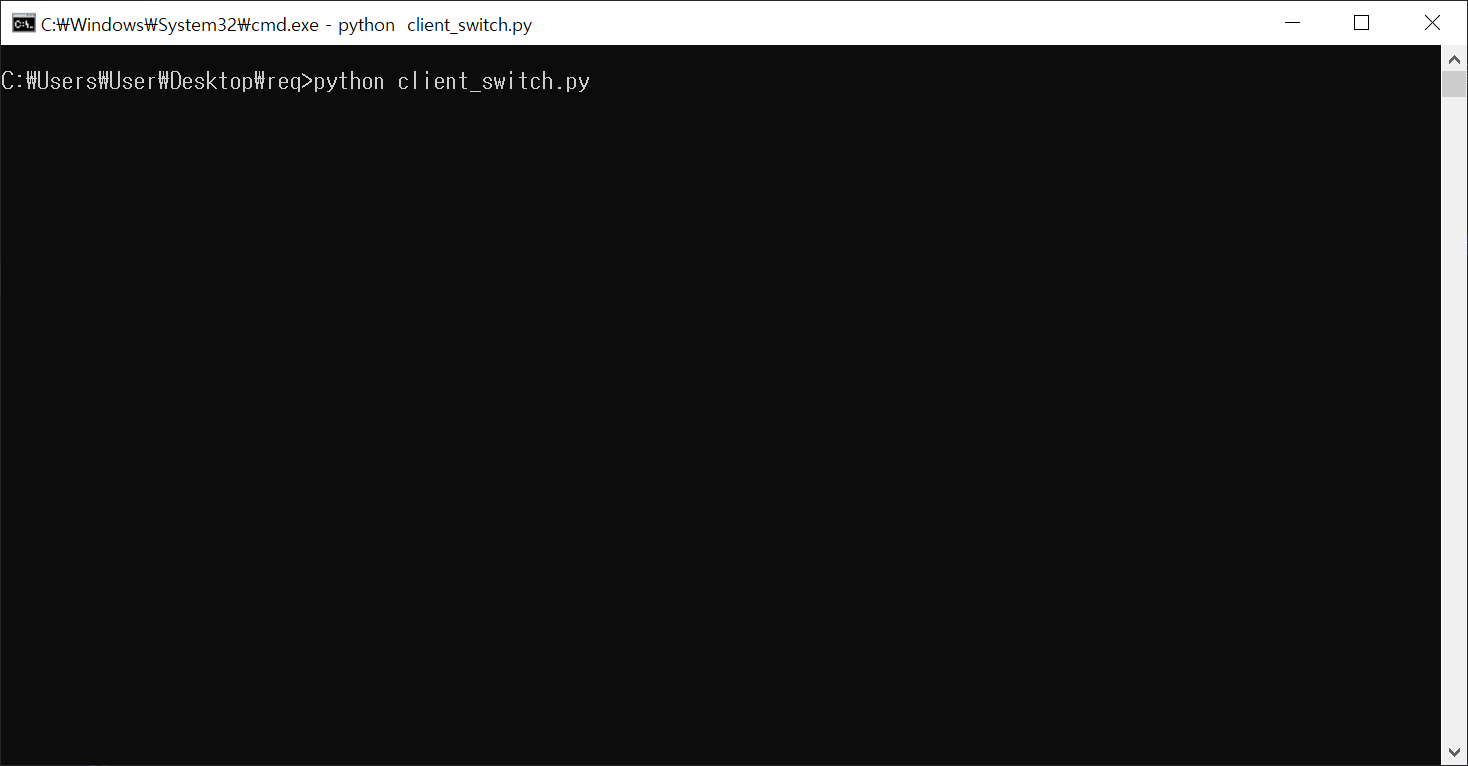

      3. Subscriber(Switch) 실행

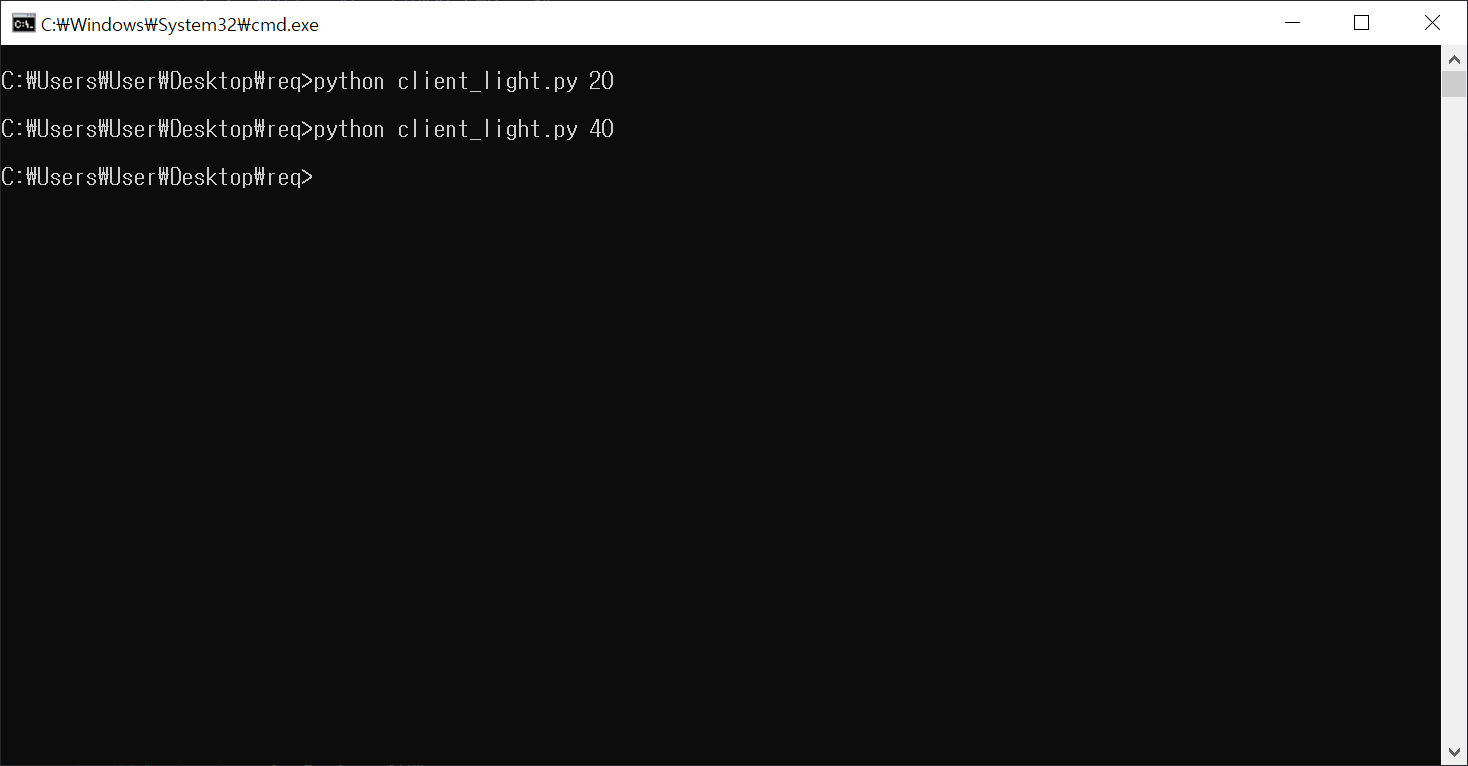

      4. Publisher(Light) 실행

    • 수신 결과

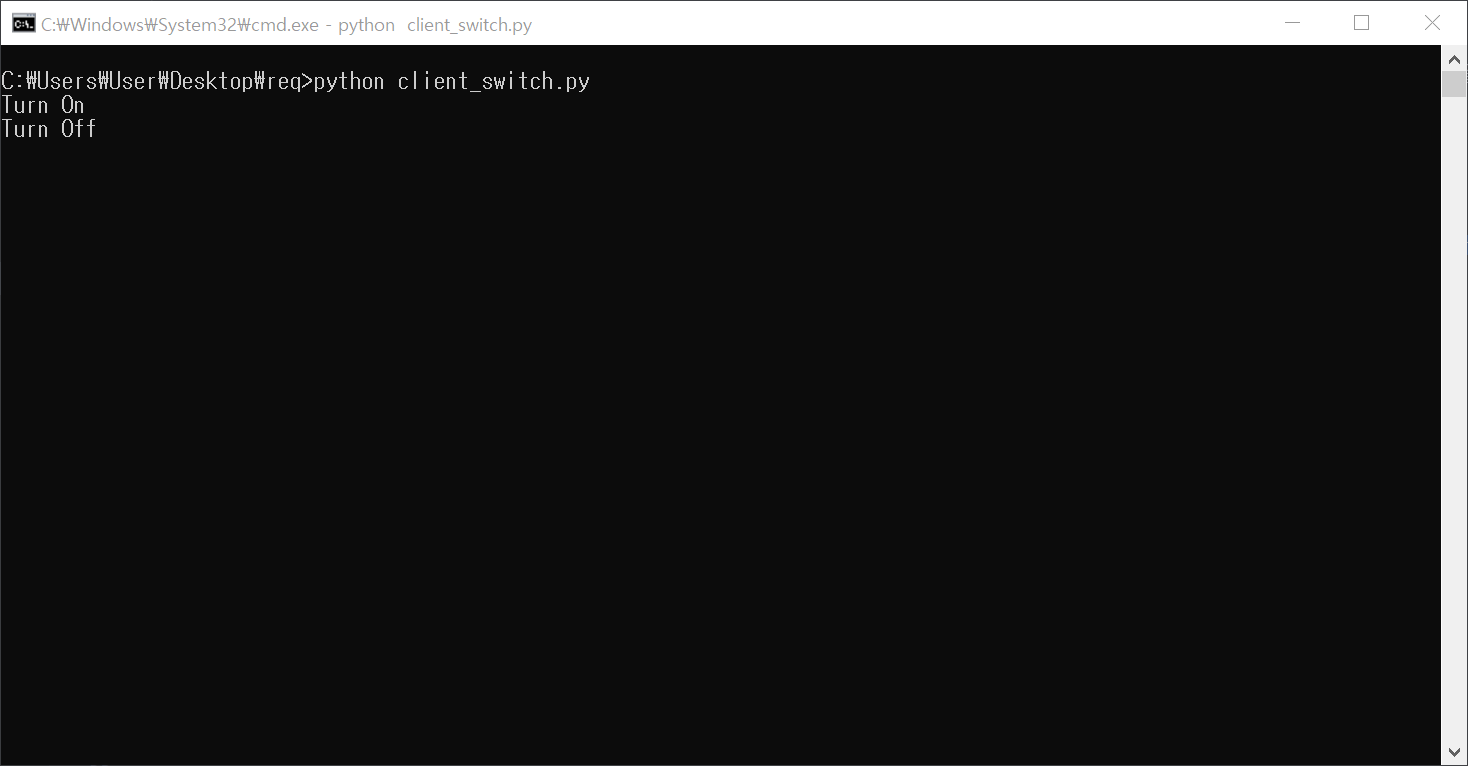

      Switch 수신 결과

  • IOT 통신 예제

    • 상황

      1. Light가 Light 관련 정보를 송신
      2. Light의 정보를 Broker를 통해 IOT 서버에서 수신
      3. 서버에서 크기에 따라 Switch On, Off Logic 구현
      4. 서버에서 판단 후 Switch에게 On, Off 정보를 송신
      5. Switch에서 정보를 수신 후 Logic 수행 후, 서버에게 다시 Logic 수행 메세지 송신
      6. 서버에서 메세지 송신

    • 방법

      1. Broker 실행
      2. 통신 위한 Code 작성

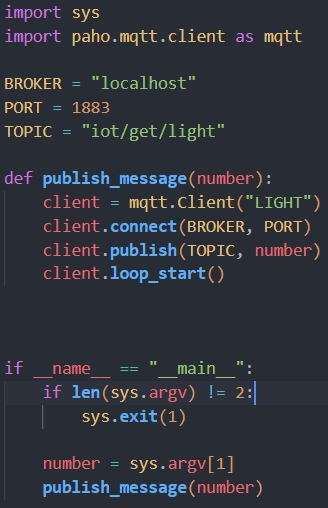

        • Light

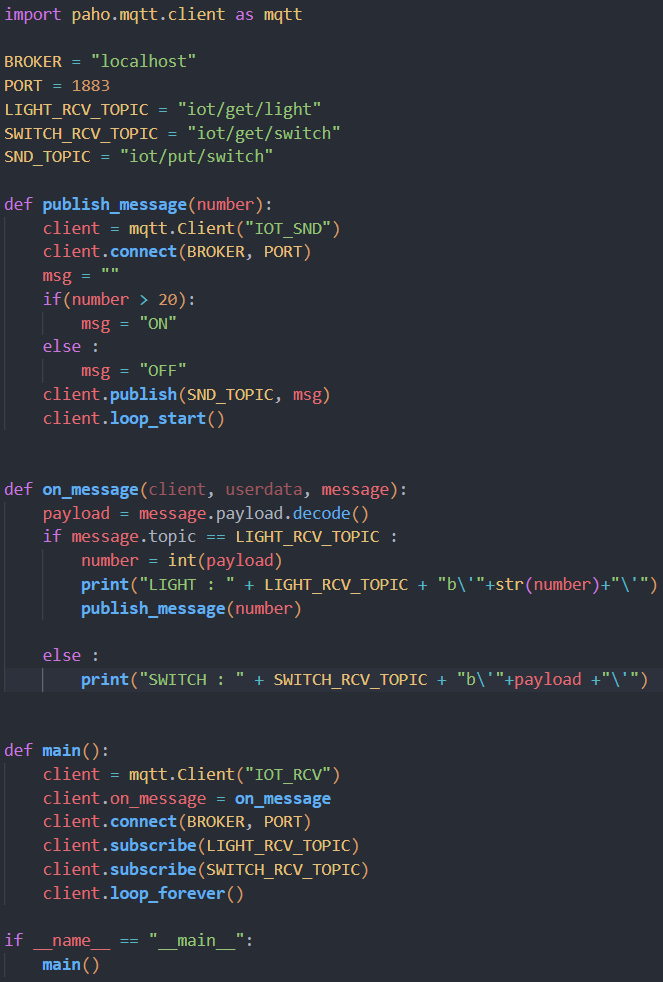

        • IOT

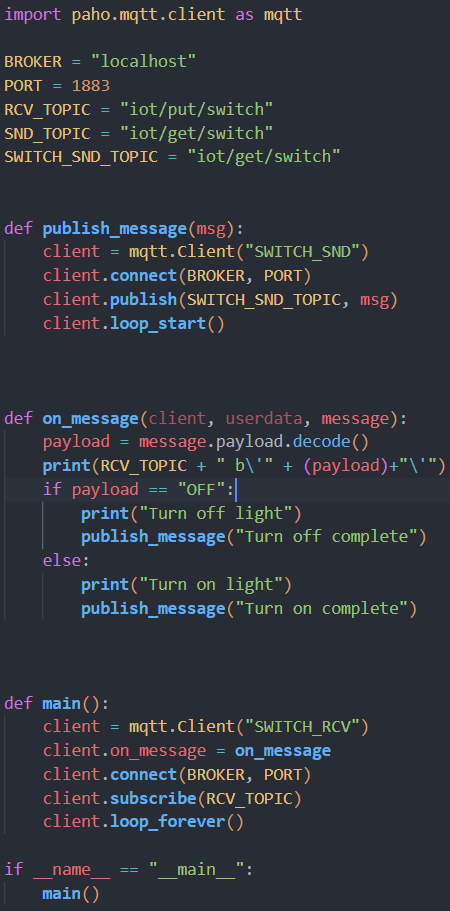

        • Switch

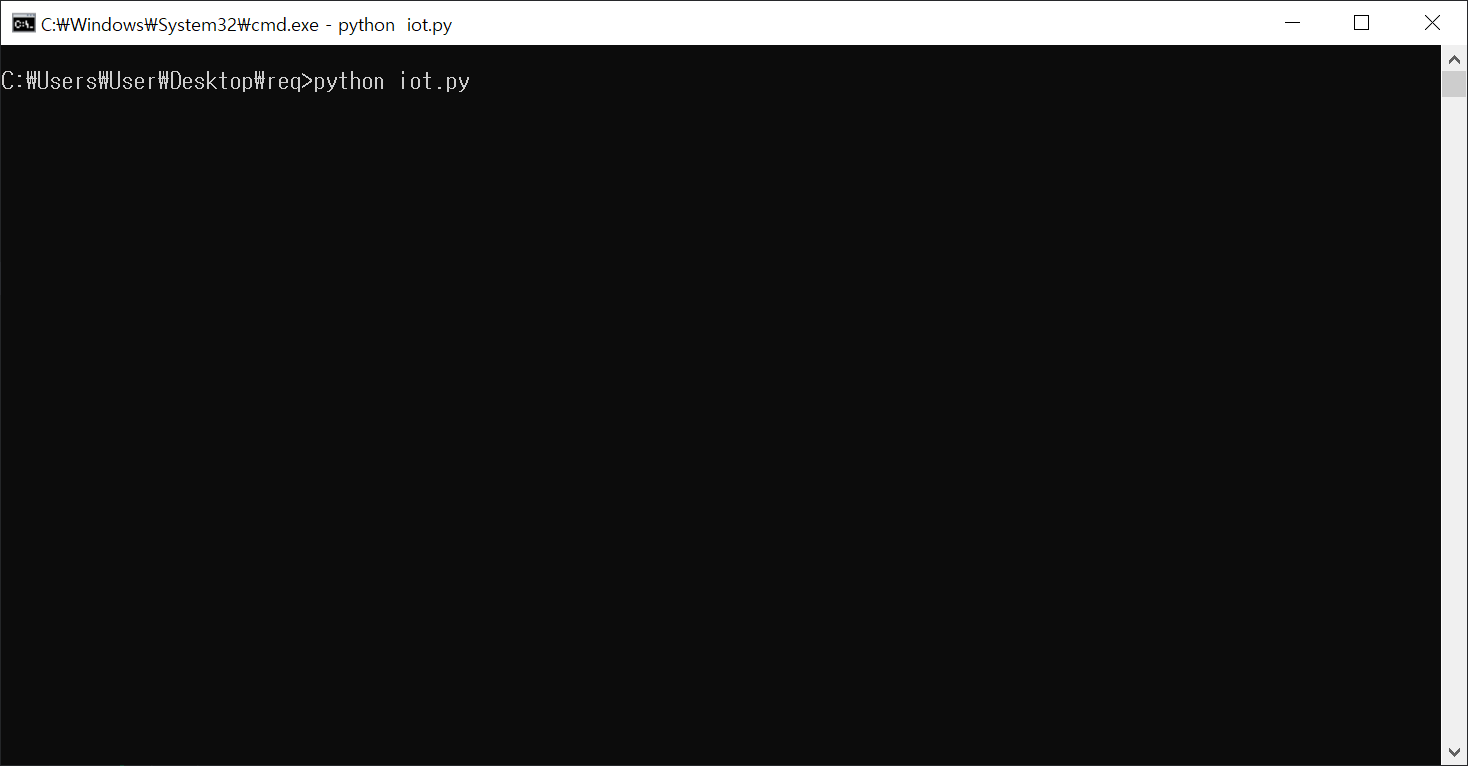

      3. Iot실행

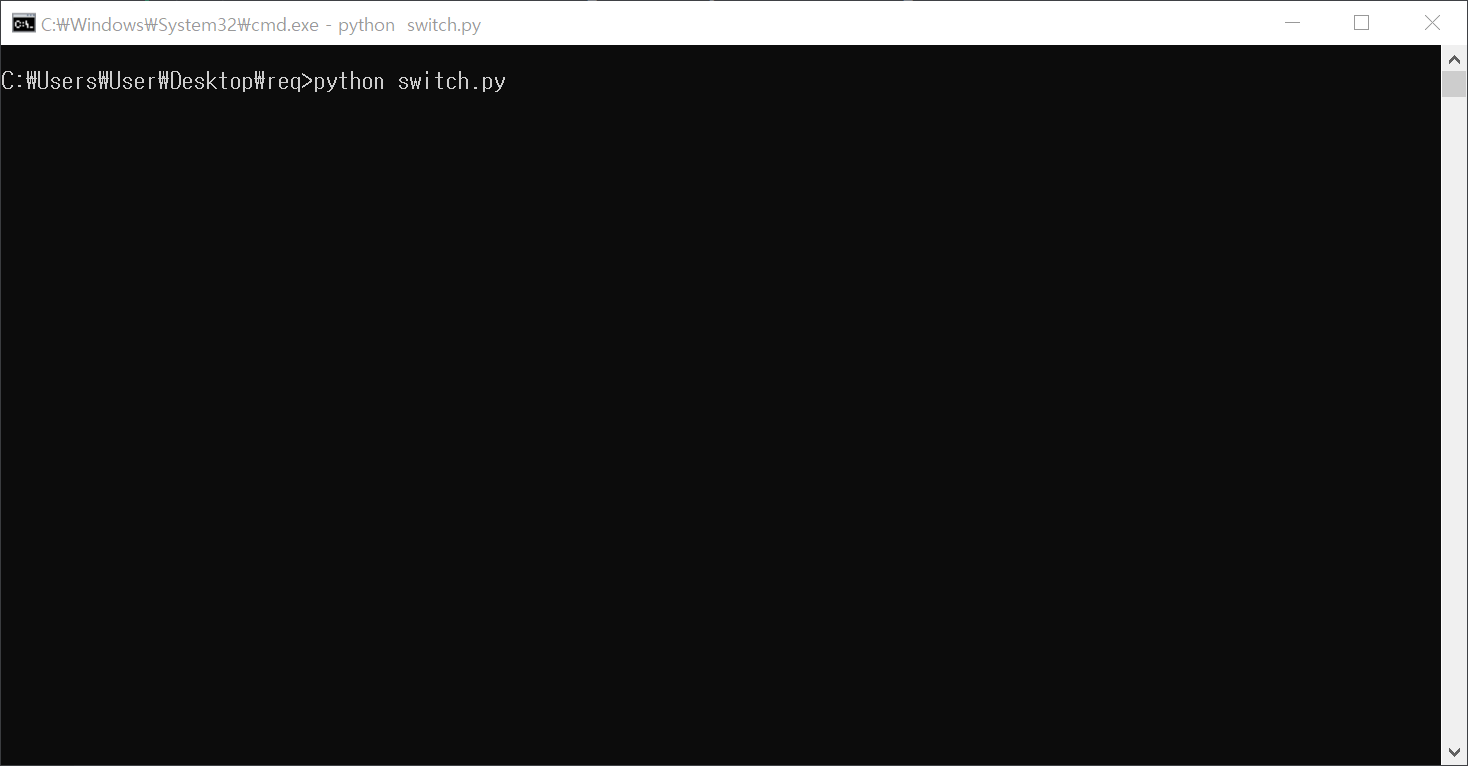

      4. Switch 실행

      5. Light 실행

    • 수신 결과

      IOT에서 Light 값 수신 및 Switch에서 Logic 수신

      IOT에서 Operation 수신 및 Logic 출력
